Ebu Umformtechnik GmbH je međunarodna uspešna kompanija koja proizvodi standardizovane mašine i inovativne koncepte za tehnologiju oblikovanja. Koncentriše se na razvoj i proizvodnju kompletnih linija za oblikovanje s manuelnim unošenjem i postavljanjem rolni, sve do potpuno automatizovanih sistema. Projektuje i proizvodi sisteme za industriju obrade limova.
Spremište za odmotavanje ebu HS 25-630
Na ulazu u proizvodnu liniju se nalazi spremište za odvijanje ebu HS 25-630 koji se sastoji od okretača rolni i odvijača. Okretač rolni menja položaj rolne iz horizontalnog u vertikalni položaj. Olakšava rukovanje s rolnama i skraćuje njihovo unošenje i polaganje na odvijač. Odvijač ima hidrauličko pričvršćivanje rola, pomoćni pogon radi lakšeg stavljanja rolne i poprečni hod odvijača.
Tehnički parametri:
Nosivost maks.: 2 000 kg
Širina trake maks.: 630 mm
Unutrašnji prečnik rolni: od 380 do 530 mm
Spoljašnji prečnik rolni maks.: 1 400 mm
Brzina odmotavanja maks.: 25 m/min
Ispravljač ebu URM 9.40-630
Postavljena traka prelazi od spremišta za odmotavanje dalje u ispravljač. Na liniji se koristi ispravljač ebu URM 9.40-630. Opremljen je hidrauličkim navođenjem trake u ispravljač i mosta za navođenje između ispravljača i kretanja.
Tehnički parametri:
Širina trake: 630 mm
Debljina materijala: 0,4 – 4,0 mm
Maks. poprečni presek: 2 000 mm² (na 400 Mpa)
Prečnik valjaka za ispravljanje: 40 mm
Broj valjaka za ispravljanje: 9 kom
Brzina trake: 6 – 25 m/min
Valjci su sa prevlakom od tvrdog hroma, svi valjci su na pogon.

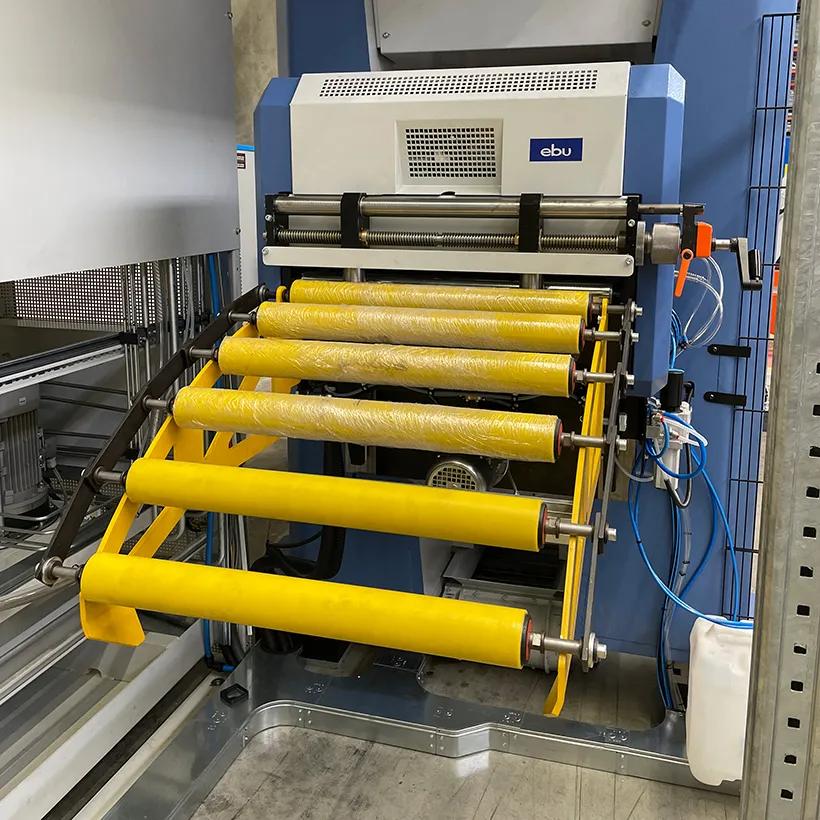

Dodavač ebu EVS 630
Nakon što traka prođe kroz ispravljač i most za navođenje, ulazi u dodavač koji osigurava precizno unošenje u radni prostor prese – alata. Na liniji se nalazi dodavač u obliku valjka ebu EVS 630.
Tehnički parametri:
Širina trake: 630 mm
Maks. poprečni presek trake: 1 000 mm²
Debljina materijala: 0,2 – 4,0 mm
2 valjka pomaka prečnika 80 mm
Raspon brzine: 0 – 100 %
Maks. dužina pomeraja: 9999,99 mm
Odstupanja: +/- 0,05 mm
Brzina pomeraja maks.: 150 m/min
Dodavač ima pneumatsko među-oslobađanje valjaka, konzolu za pričvršćivanje čija visina može da se podesi motorom +/- 75 mm, bočno ekscentrično centralno vretenasto navođenje pojasa.

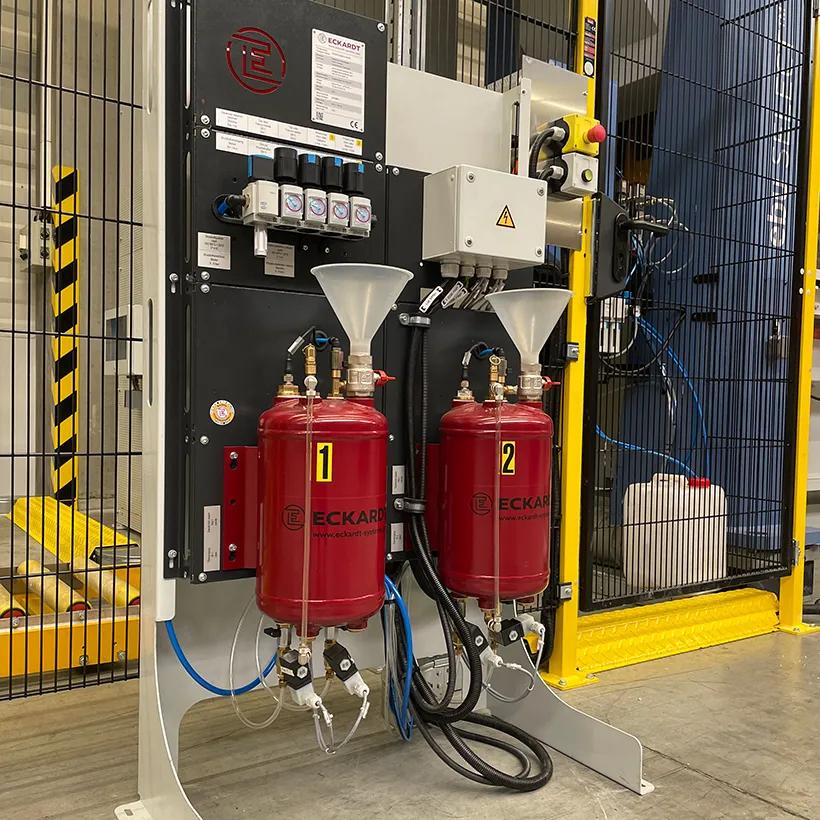

Podmazivanje ECKARDT
Ispred dodavača se nalazi dvojno automatsko podmazivanje trake, proizvođača ECKARDT. Služi za eventualno podmazivanje trake koja ulazi u mašinu. Korišćenje dva para valjaka za podmazivanje omogućava korišćenje dva razna ulja za podmazivanje bez nužnosti promene punjenja i valjaka.
ebu STM 250/2000 P2R
Glavni deo proizvodne linije je okvirna mehanička presa radne snage 2 500 kN (250t), tip ebu STM250/2000 P2R. Presa se sastoji od jednog dela – to je zavarena čelična konstrukcija sa planetarnim menjačem. Ekscentrična osovina je od visoko plemenitog specijalnog čelika. Kovan je kalupom. Klizni ležajevi za osovinu i vratilo su od specijalnog bronza i imaju senzore temperature. Presa je opremljena hidrauličkom kvačilo-kočnicom, bezbednosnim ventilom i dvoručnim upravljačkim panelom. Ovan na presi je od sive legure i dostupan je u varijanti sa dva vratila. Vod ovna je od valjka, prednapet, bez razmaka, 8-kratni. Pneumatsko balansiranje ovna je 4 puta pneumatsko. Stezanje alata je pomoću brzog hidrauličkog sistema za učvršćivanje, 3 kruga. Presom upravlja SIEMENS SIMATIC S 7/1500 Tia Portal. Hidraulička kontrola preopterećenja, 16-struka kontrola alata, indikacija sile presovanja. Za utovar alata su konzole za valjanje za maksimalno 6 t i hidrauličke rotacione trake na stolu. Interfejs za nadogradnju automatizacije robotima za unošenje i vađenje. Za izbacivanje tehnološkog otpada iz prese se koriste dva transportera za otpad.
Tehnički parametri prese:
Nominalna sila pritiska: 2 500 kN (250 t)
Broj podizaja stabilno podesiv: 20 – 100 podizaja/min
Ugrađena visina alata između stola i ovna kod maks. podizaja dole i podešavanja ovna gore 500 mm
Prilagođavanje podizaja: 16 – 160 mm
Površina stola s T-kanalićima: 2 000 x 1 000 mm
Površina ovna s T-kanalićima: 2 000 x 1 000 mm
Težina prese oko: 36 t
Visina: 4 415 mm
Širina: 4 620 mm
Dubina: 2 800 mm
Maksimalna težina mašine: 2 000 kg
FORMING PERFORMANCE

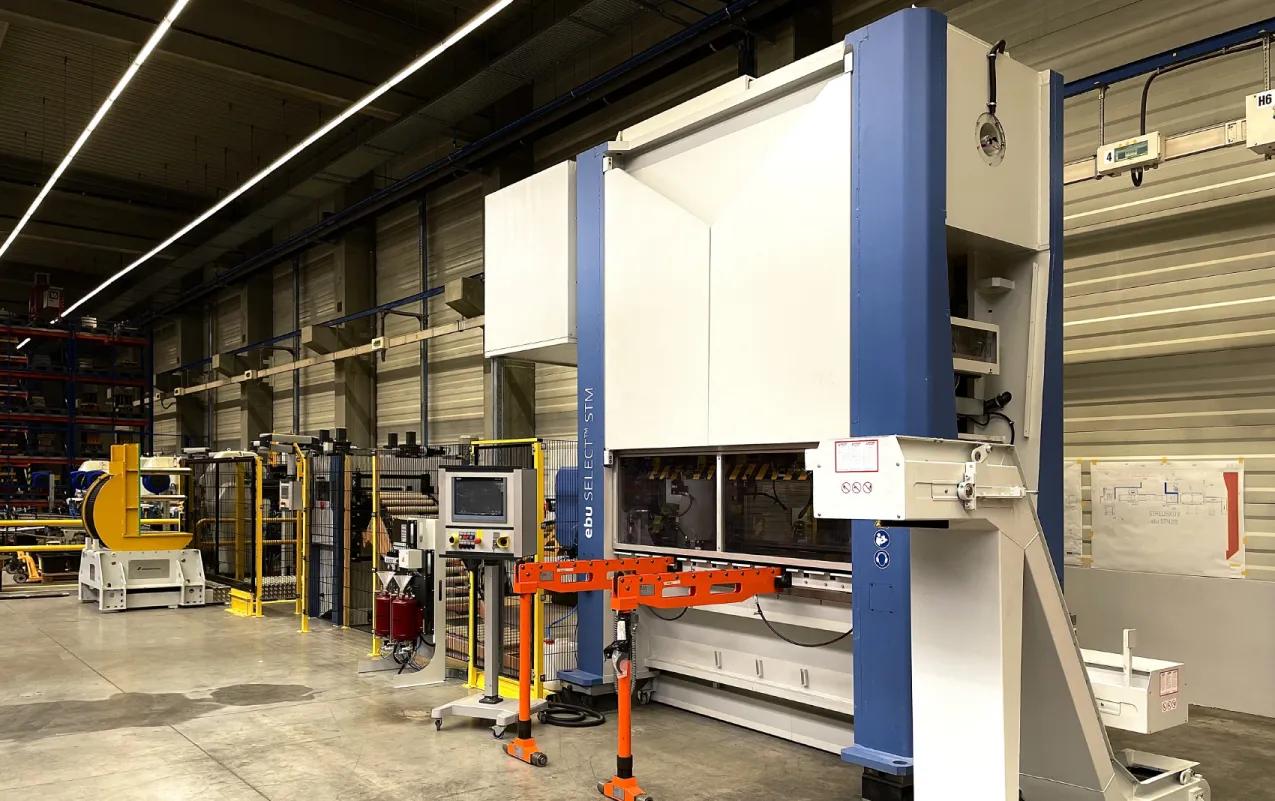

Ebu SELECT™ STM pruža procese dodavanja materijala, ispravljanja, utovara, podmazivanja, obrade, presovanja i promene alata, sve do automatske kontrole proizvodnje delova i rukovanja otpadom. Uvođenjem linije u proizvodnju otvara se efektivnija proizvodnja komponenti, automatizacija i optimizacija proizvodnje u budućnosti. Linija za presovanje je trenutno najmodernija linija svoje vrste koja je dostupna na tržištu. Visoka performansa, brzina i preciznost maksimalno zadovoljavaju zahteve našeg procesa proizvodnje.
